봉고3 더블캡 도어캐치 외캐치 교환 DIY

안녕하세요. 히도리입니다.



재작년쯤 뉴포터 타던 시절 도어캐치 외캐치 교환 DIY 관련 포스팅을 작성했었습니다.

2018/06/24 - [차쟁이/HYUNDAI new Porter] - 뉴포터 손잡이 외캐치 수리 DIY 수동윈도우탈거,자동차보험가입 자차 구상권이 할증?



뉴포터 손잡이 외캐치 수리 DIY 수동윈도우탈거,자동차보험가입 자차 구상권이 할증?

안녕하세요 히도리 입니다. 차쟁인 인생인 히도리인데... 요즘 차는 안만지고... 잡동사니 물건사기 바쁘네요. 차에 뭔가 하고싶어도... 배여사님의 리미트때문에... 휴 ... 아무튼 오늘은 요즘들어 자주 출연하..

hidori.kr

자세한 이야기는 윗 링크 참조!



그런데... 봉고3도 외캐치가 파손...



https://youtu.be/LLzuZccbRMM

먼저 영상부터~

볼것 없지만 구독 한번 눌려주이소~

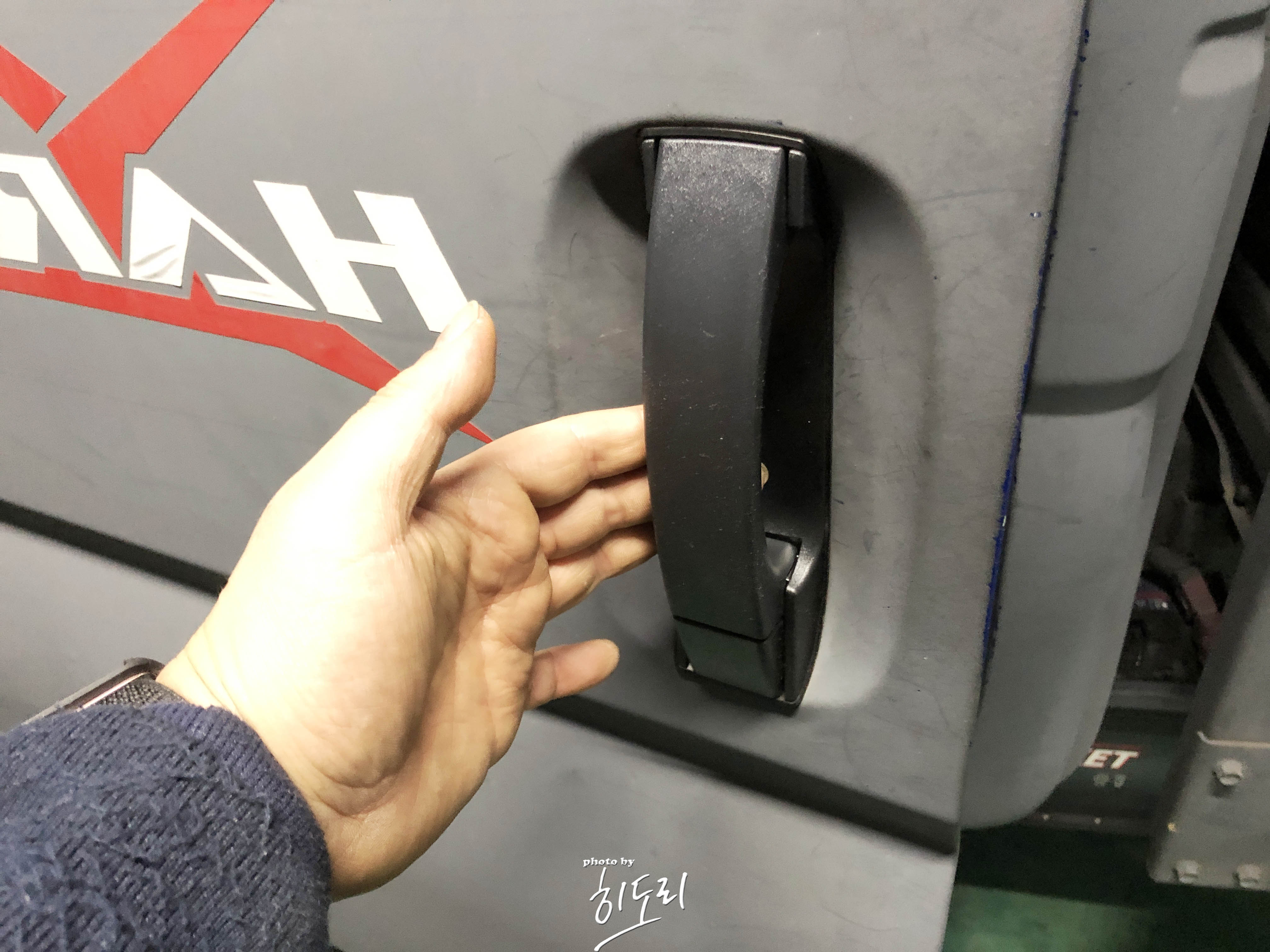

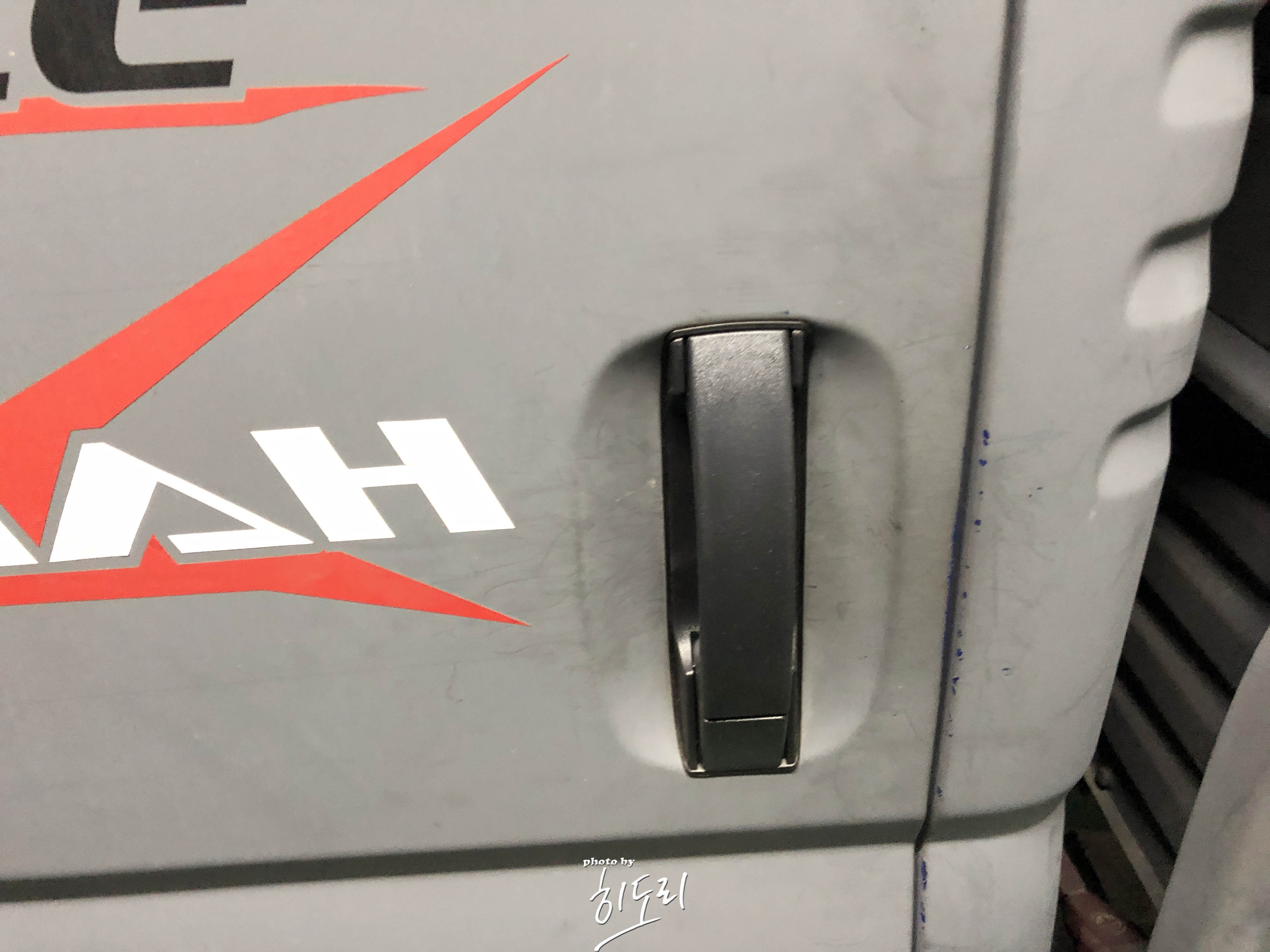

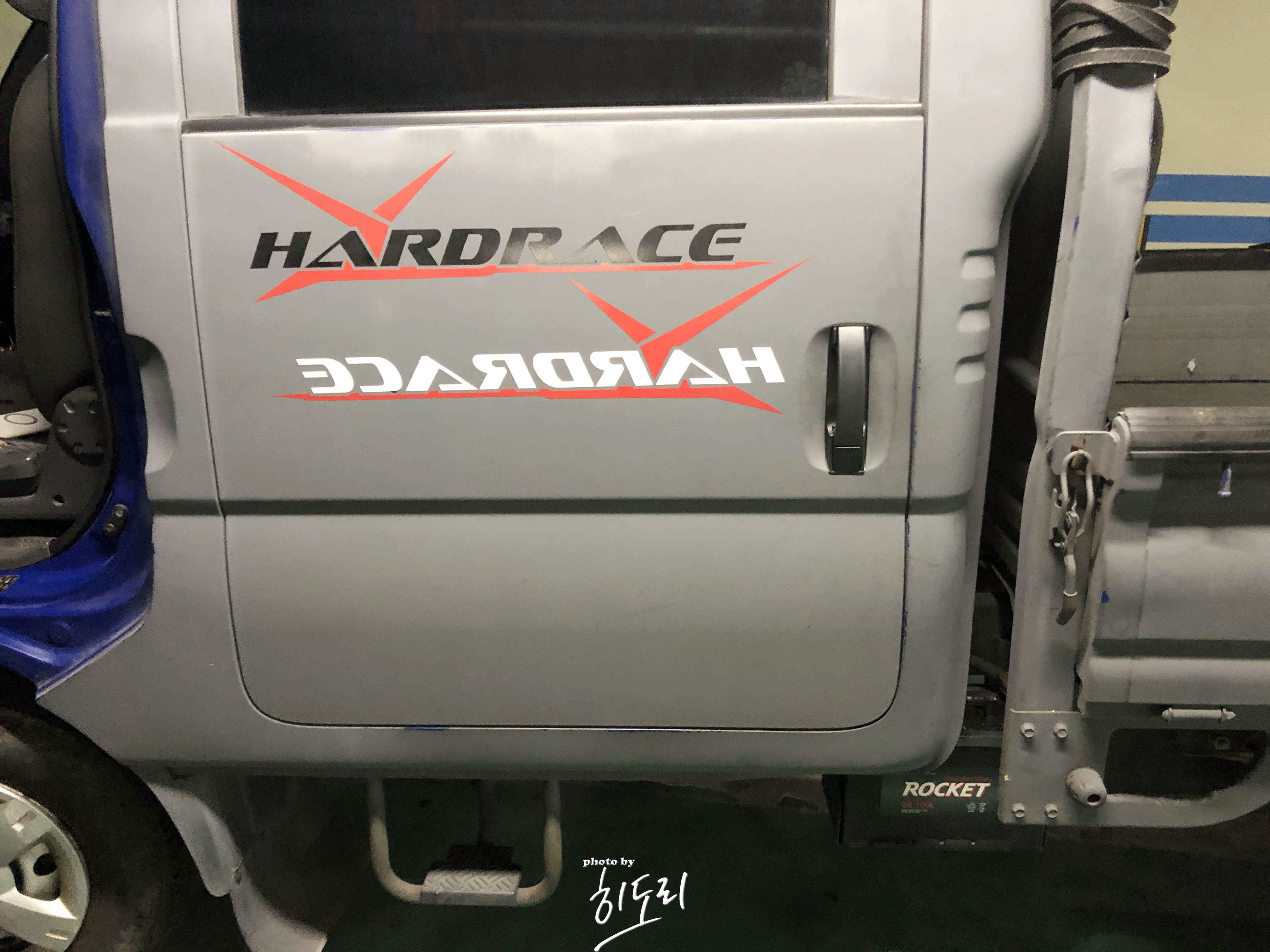

제 봉고3는 더블캡 모델로 파손된 부위는 운전석 뒷좌석입니다.

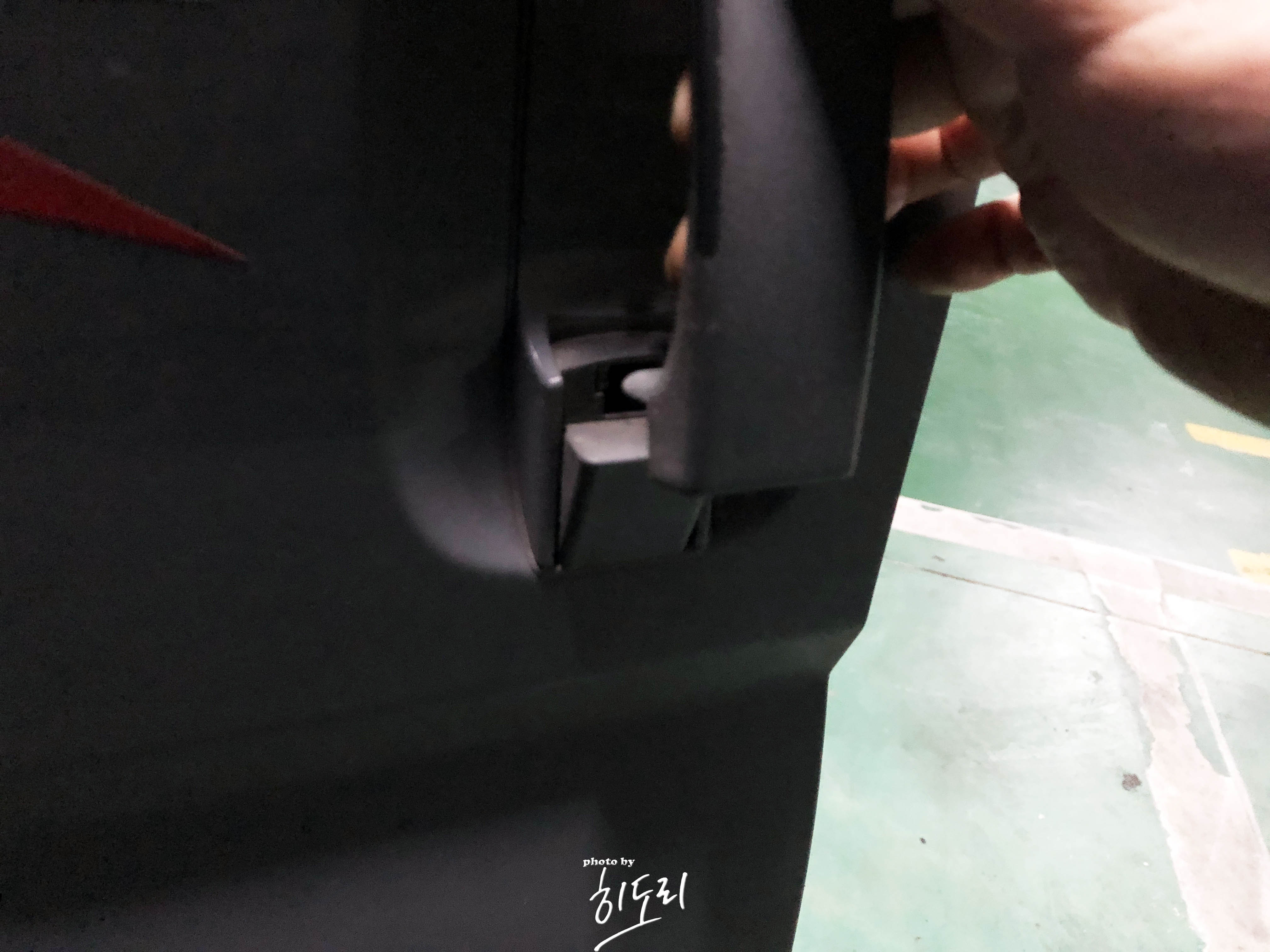

뉴포터나 봉고3나 외캐치 파손이 참 쉬운 것 같네요. 아무 생각 없이 잡아 댕겼는데 아랫부분이 툭 하고 부러졌어요.

뭐 어쩌겠어요. 고쳐야죠.



국산차들이 좋은 이유중 하나가 부품 공급이 참 쉽죠~

2018/12/25 - [차쟁이/infiniti G35C] - 인피니티 g35쿠페 범퍼 영건 쥐색무광 도색 + 도어손잡이 닛산코리아 구입



인피니티 g35쿠페 범퍼 영건 쥐색무광 도색 + 도어손잡이 닛산코리아 구입

안녕하세요 히도리 입니다. 오랜만에 인피니티 g35쿠페 포스팅 입니다. 2018/11/28 - [차쟁이/infiniti G35C] - 인피니티 G35쿠페 2년마다 찾아오는 고통의 자동차검사! 대행으로 해결~ 저번달 포스팅에도 썼는데..

hidori.kr

윗 링크 보시면 재작년쯤 인피니티 도어캐치 떨어져서 부품주문했는데 2주가량 걸리고... 손잡이 전체가 아닌 키홀더 부분만 구입했는데 가격대가 후덜덜...

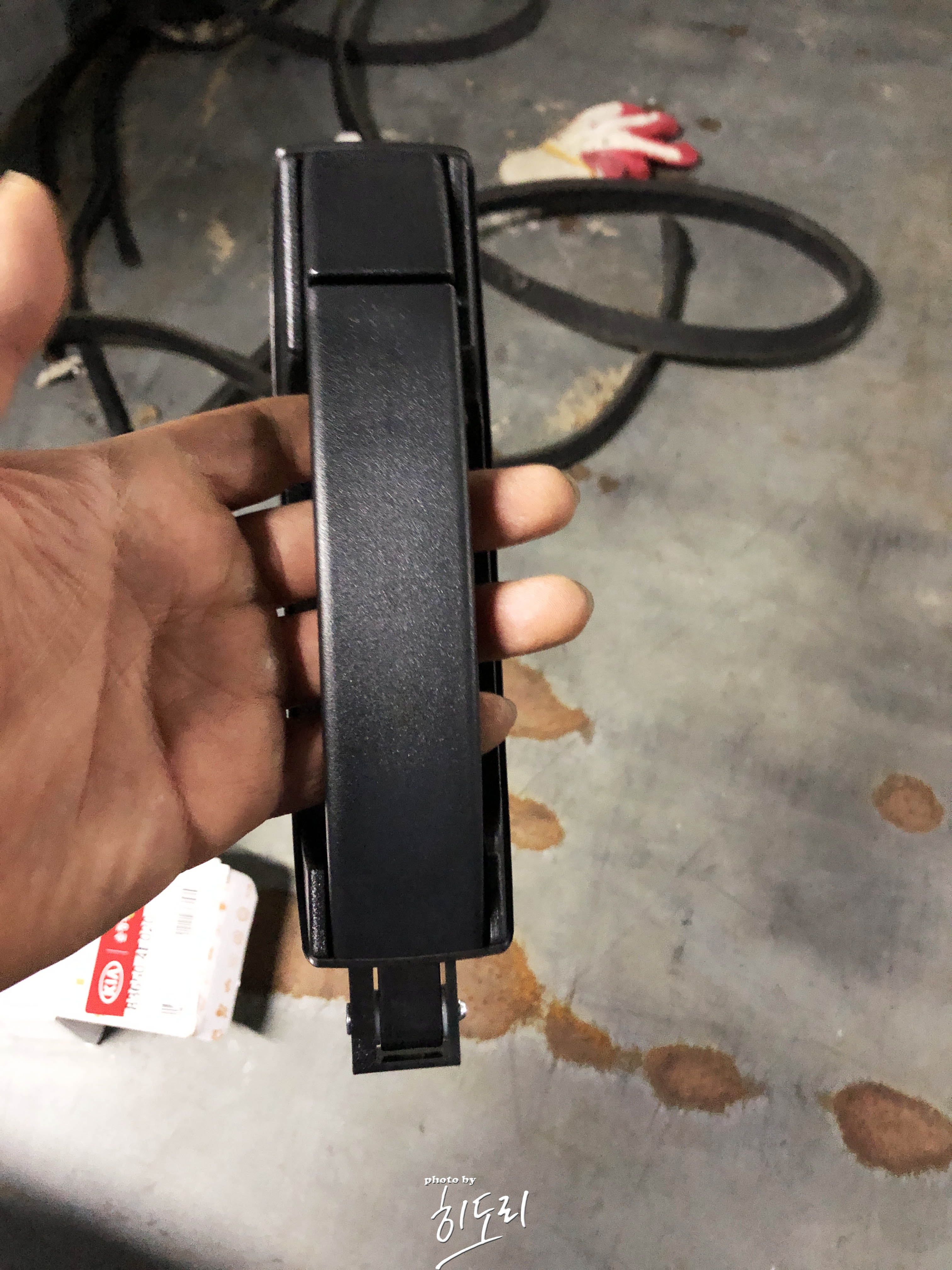

허나! 봉고3 외캐치는 만원에 구입 할수가 있습니다!

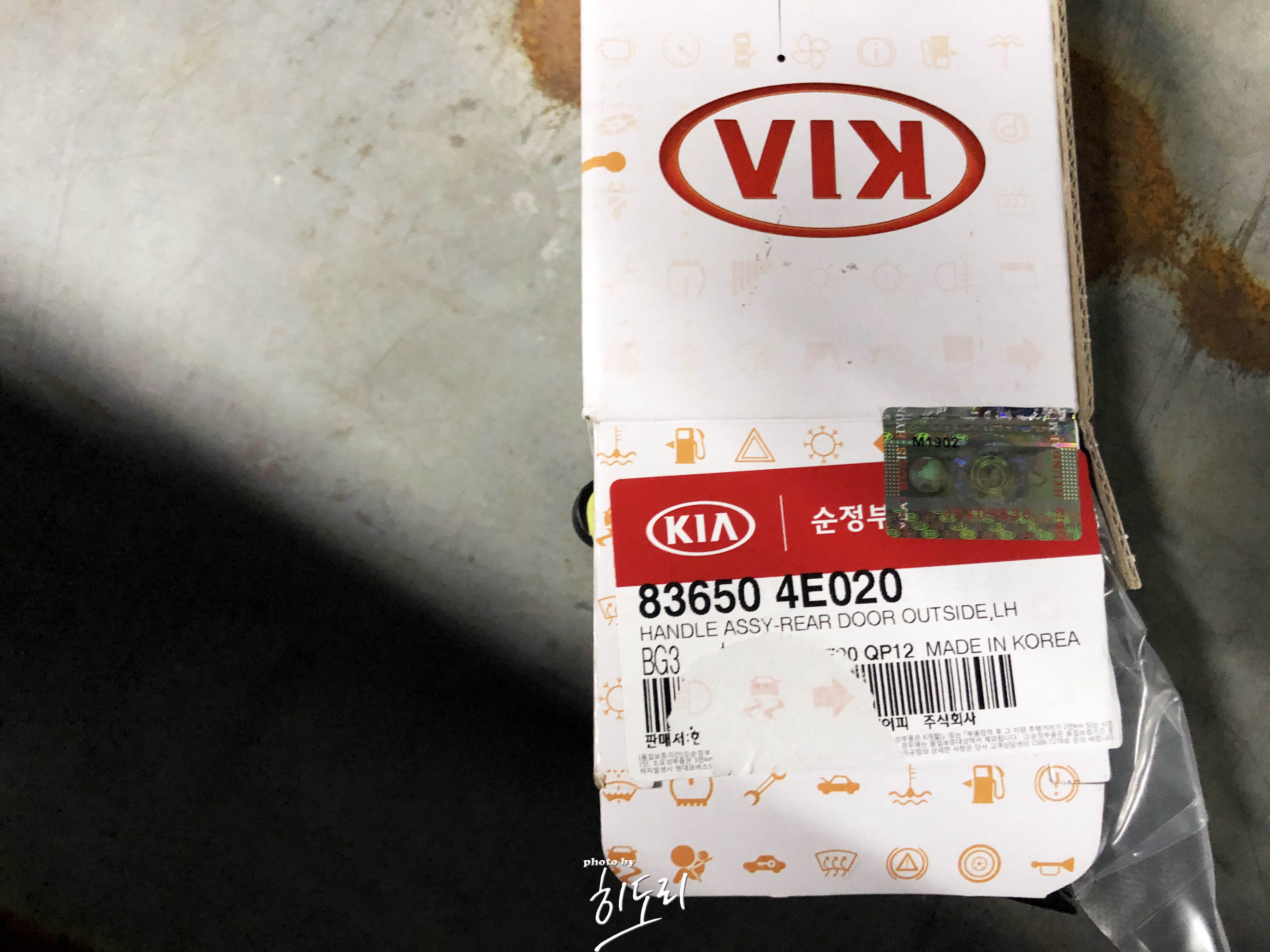

외캐치 품명은 83650-4E020

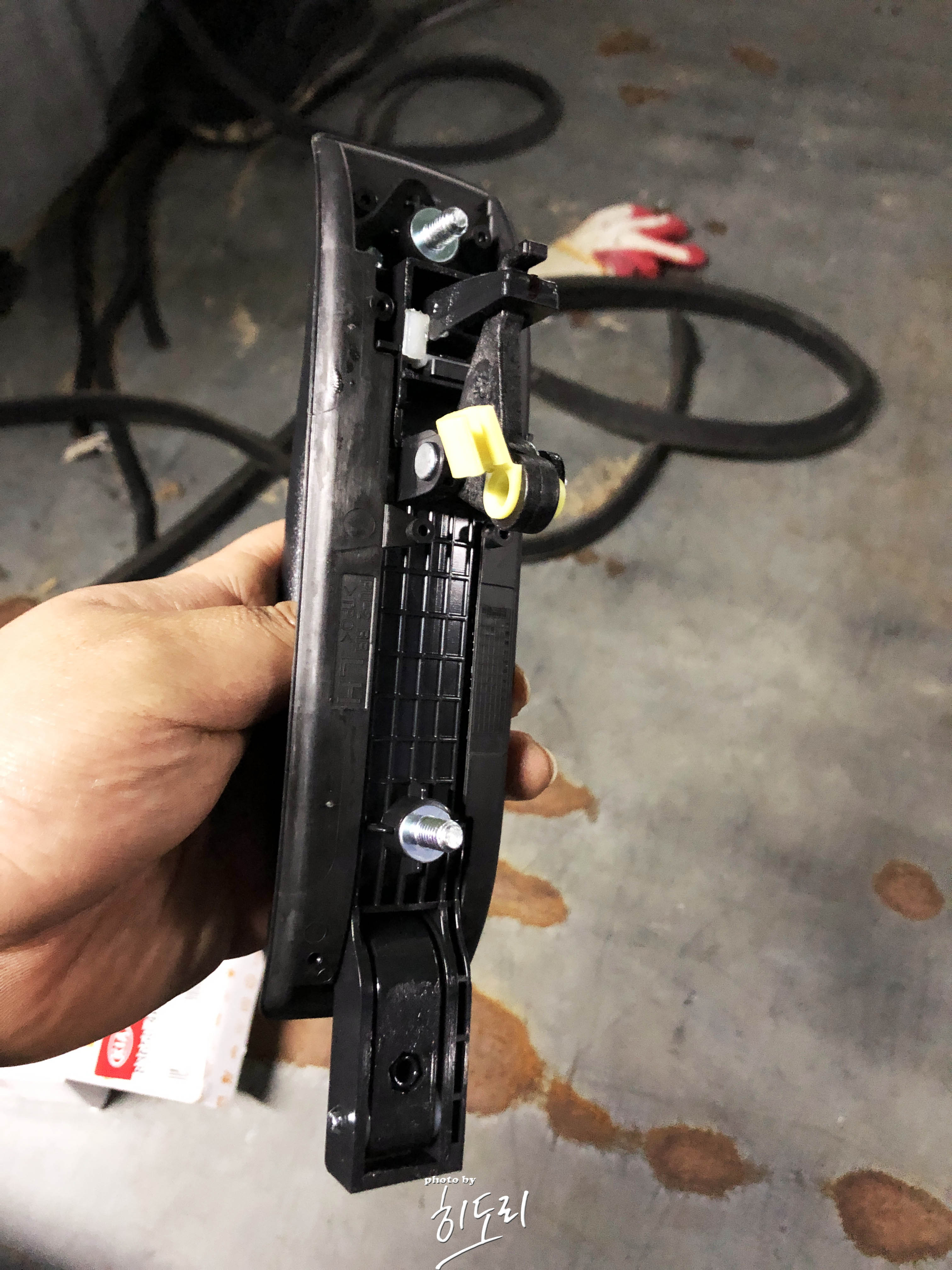

부품 구입 후 대충 생긴 새를 보아하니... 볼트 두 개만 풀면 쏙 빠지는 방식이겠군요...

라고 생각하고 DIY 시작했는데 생각보다 탈착 해야 되는 것이 많이 있더군요.

그래도 걱정하지 마세요~ 차근차근하면 됩니다요.

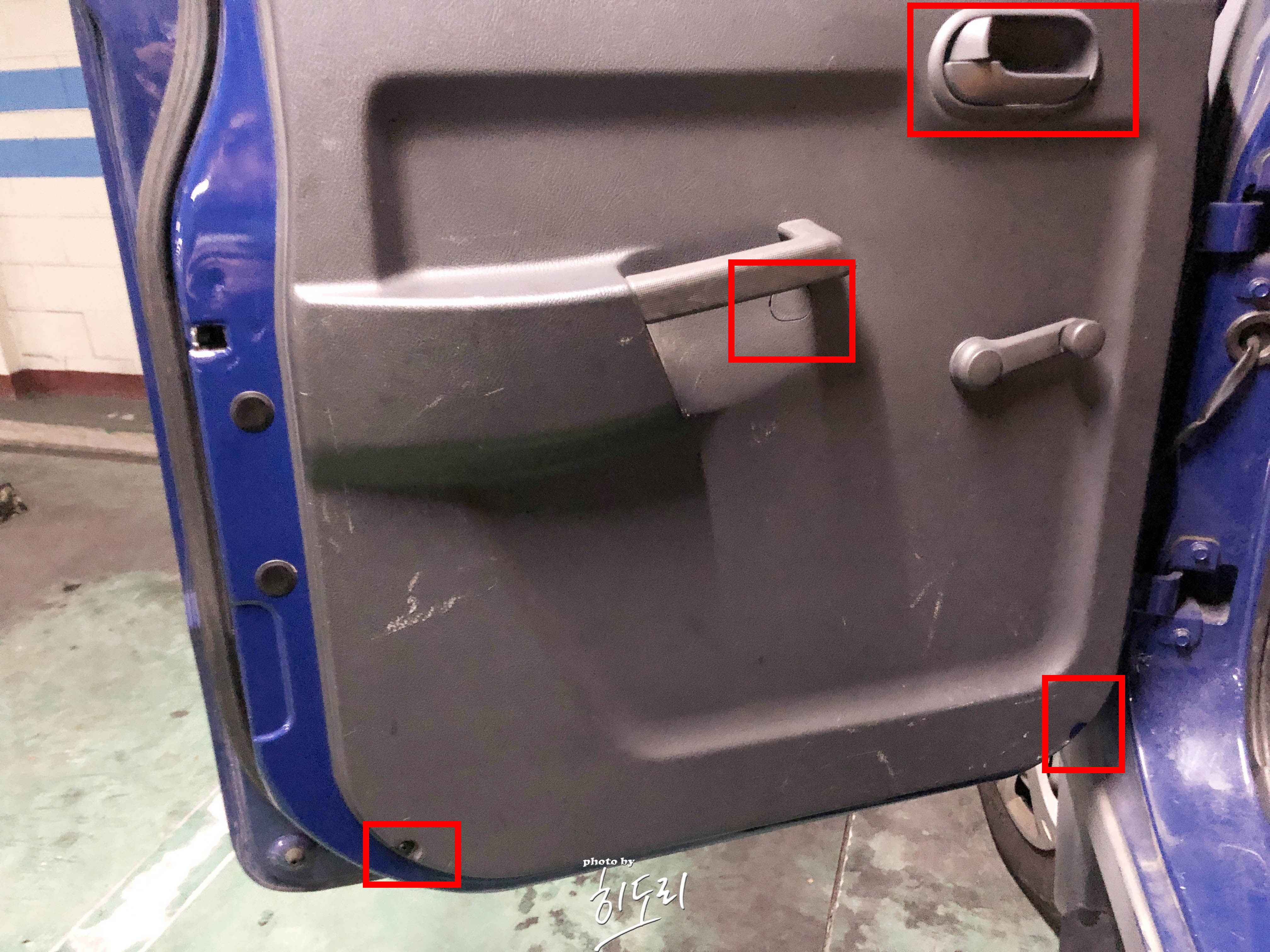

먼저 도어 안쪽 트림 부분을 탈착 해야 되겠죠?

나사 위치는 윗 사진 참조하시고~

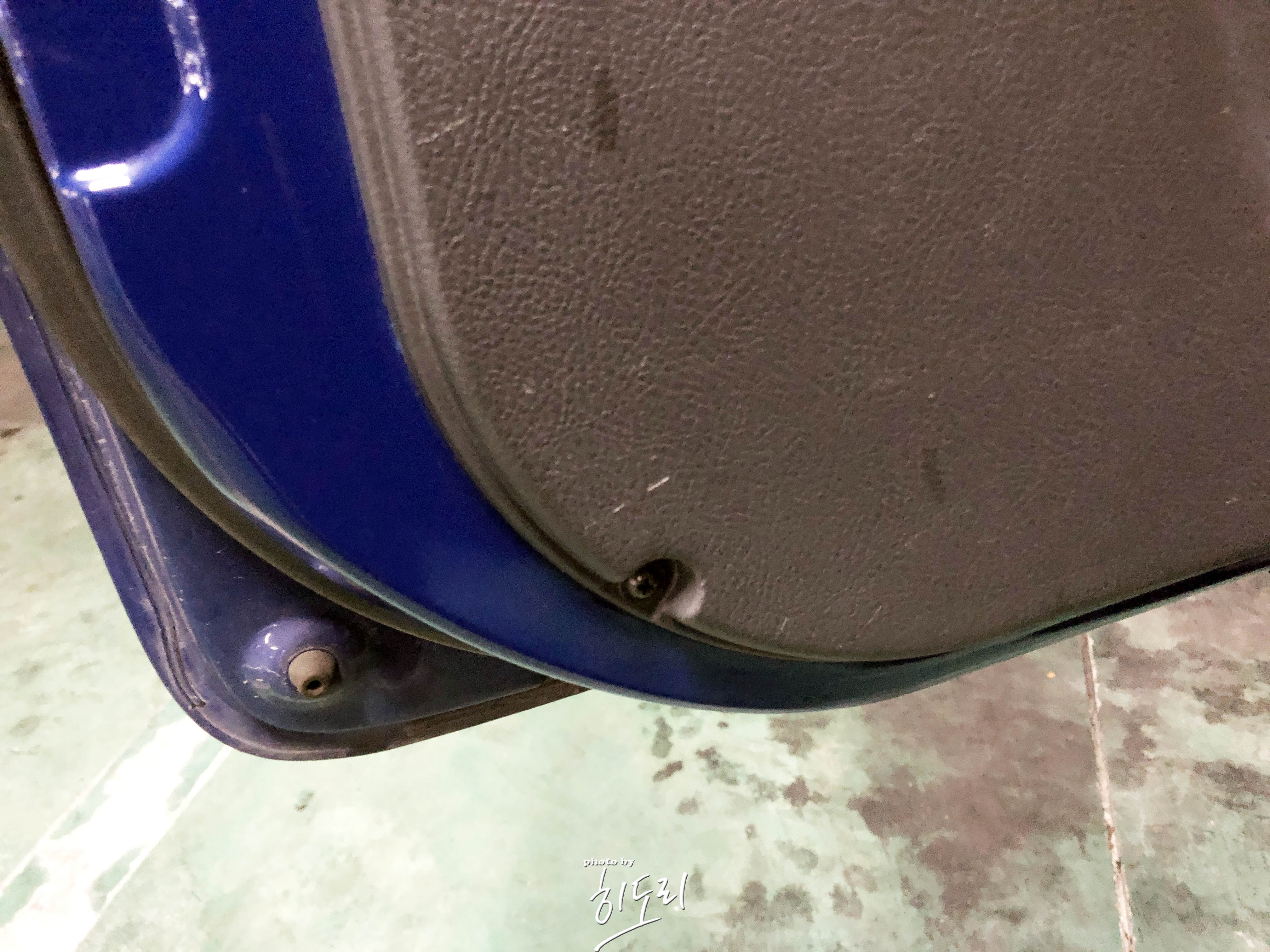

아랫부분 볼트부터 분리

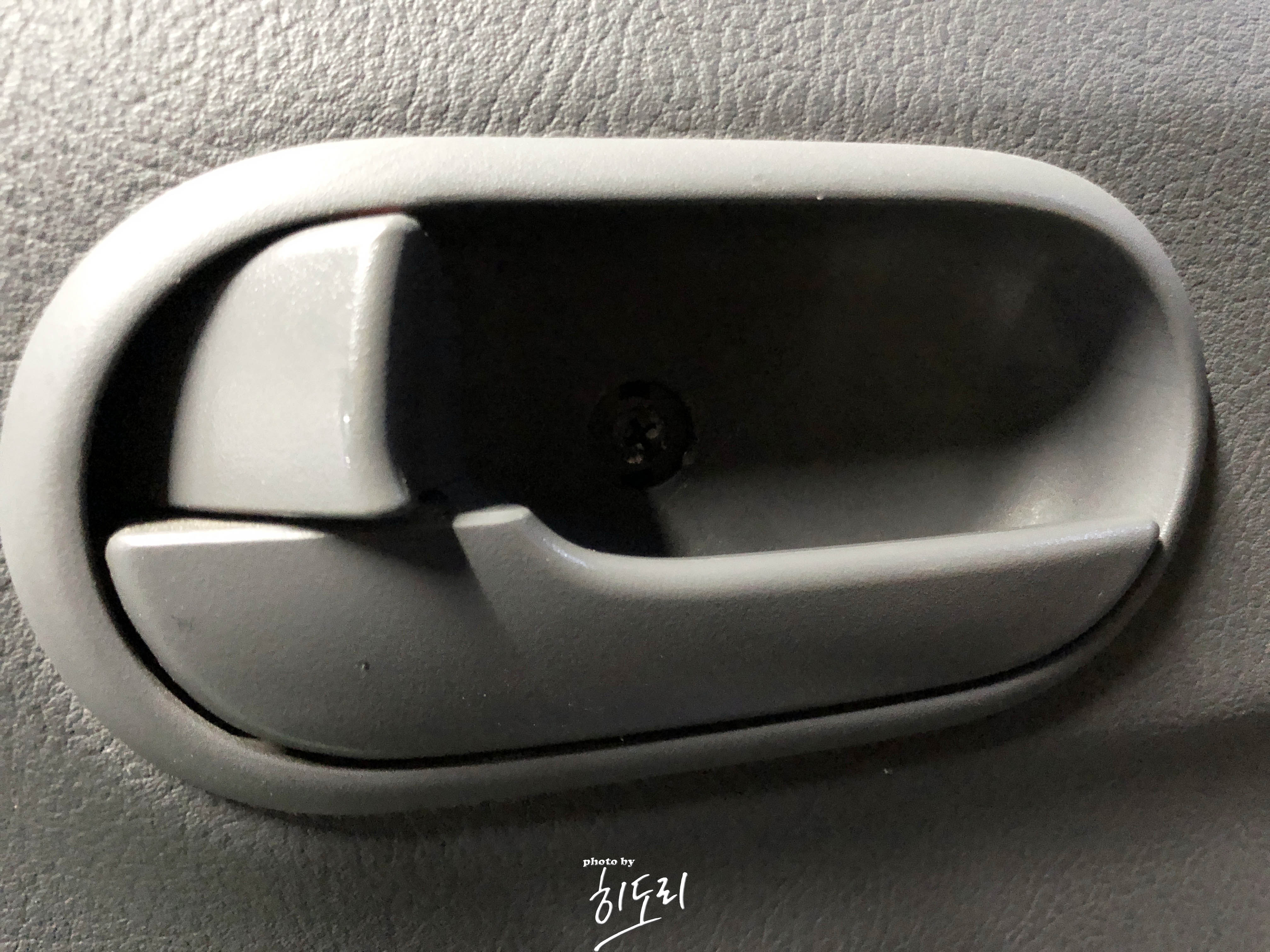

캐치 부분의 볼트도 분리~

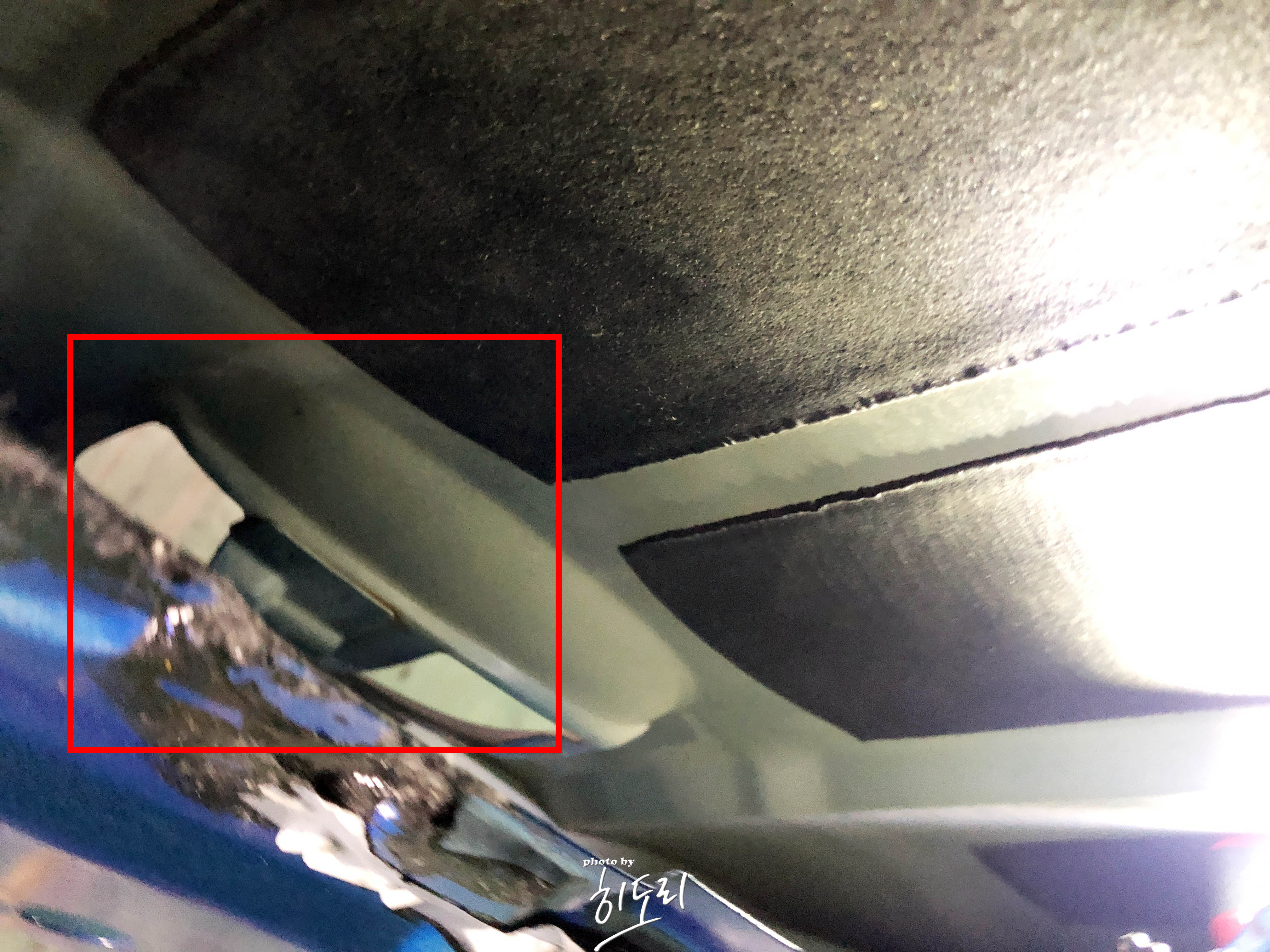

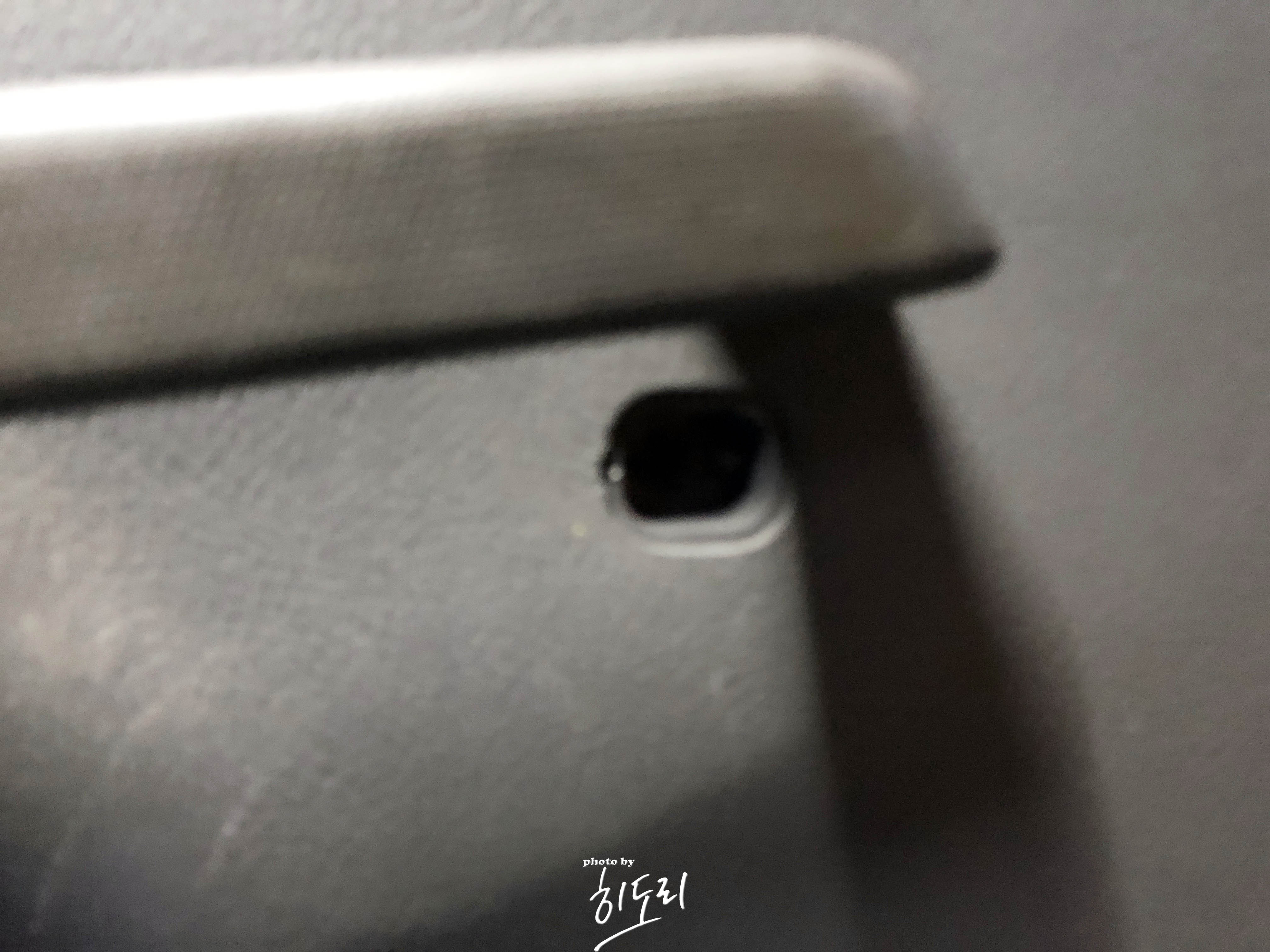

숨겨져 있는 볼트 역시 분리~

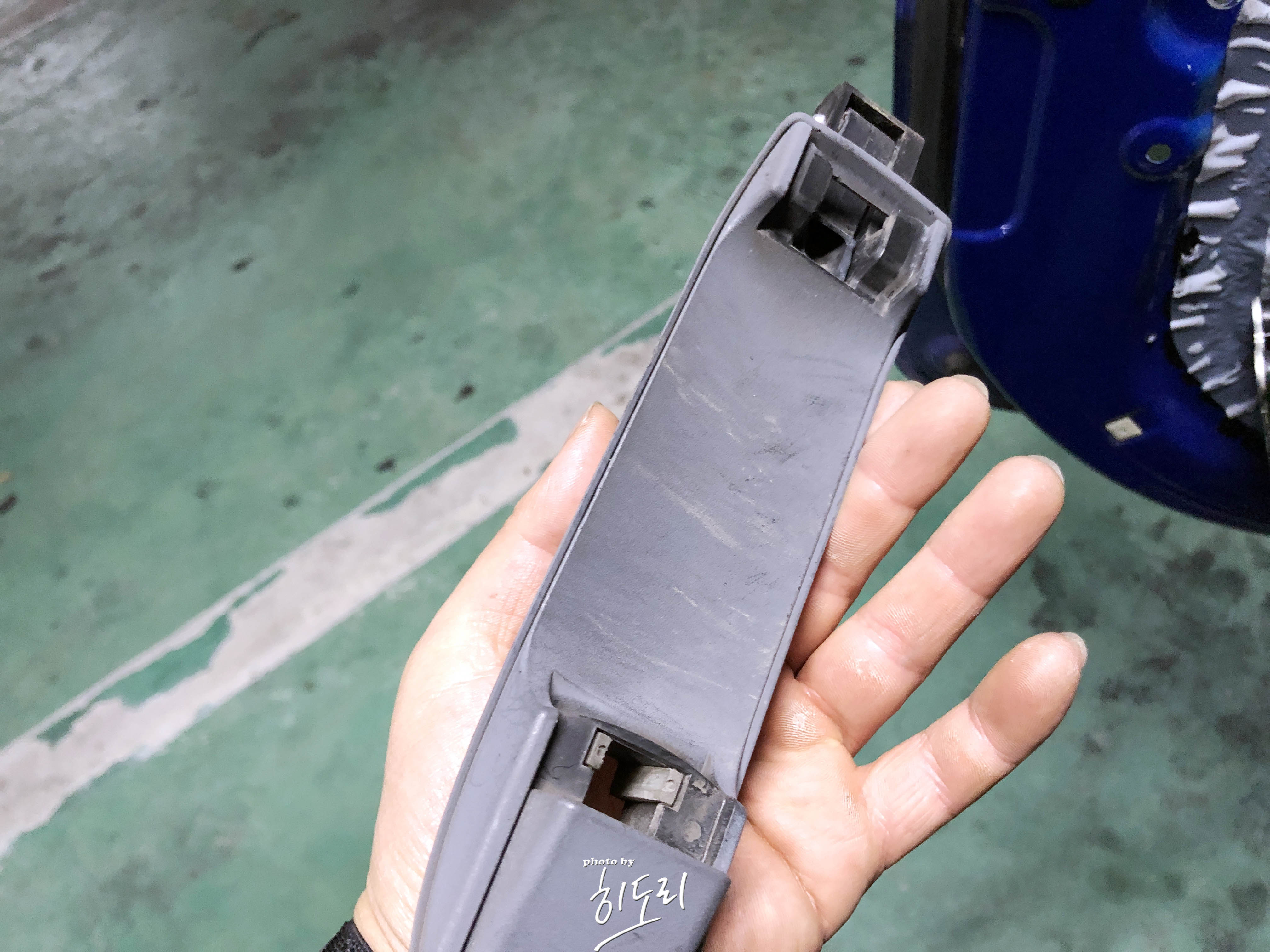

마감재는 헤라나 일자 드라이버를 이용해 재끼면 쉽게 빠집니다.



자... 가장 짜증 나는 부분입니다.

봉고3 더블캡인 경우 뒷좌석은 자동윈도우가 아닌 수동윈도우 입니다. 돌리는 방식 말이죠.

일명 닭다리 윈도우라고 불리는 자동차 윈도우 유리창입니다.



일반 자동모터 윈도우인 경우 나사 풀고 짹 분해하면 쉽게 탈거가 가능한데 수동윈도우인 경우 나사로 고정시키는 것이 아니다 보니... 꽤 난감합니다.



작업하기는 짜증 나는데 원리를 알면 크게 어렵지 않아요.

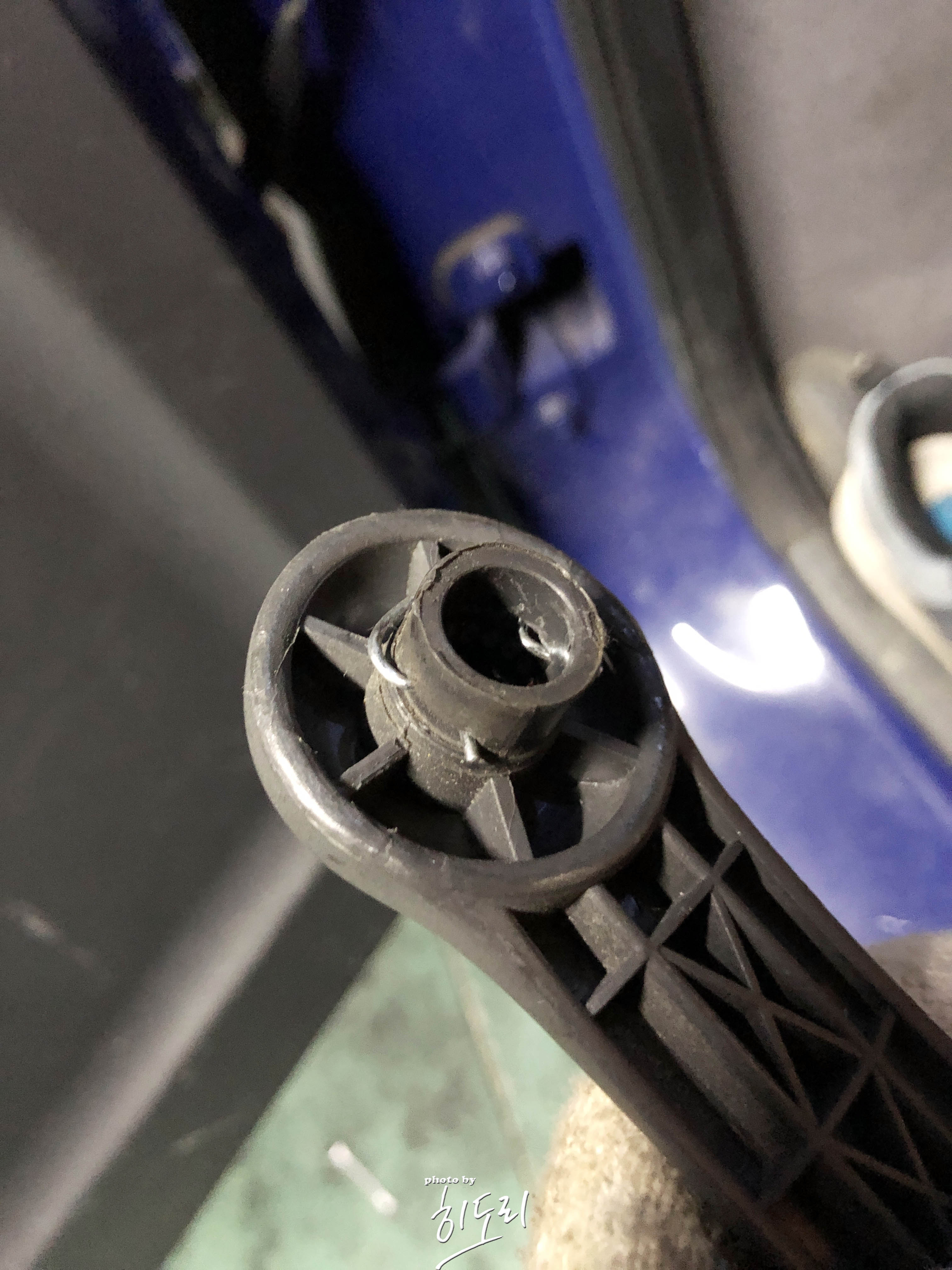

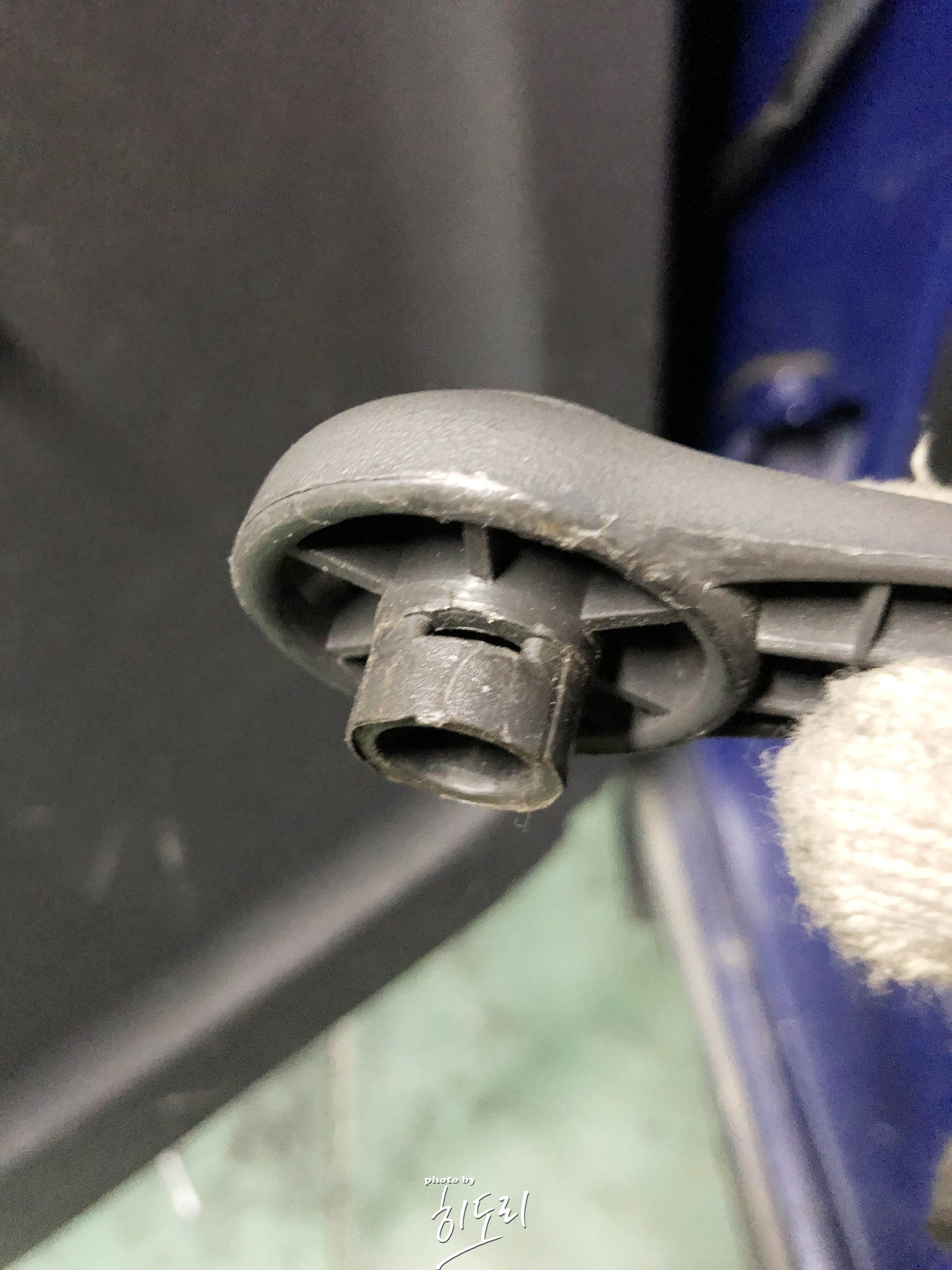

윗 사진은 분해된 윈도우 손잡이입니다.

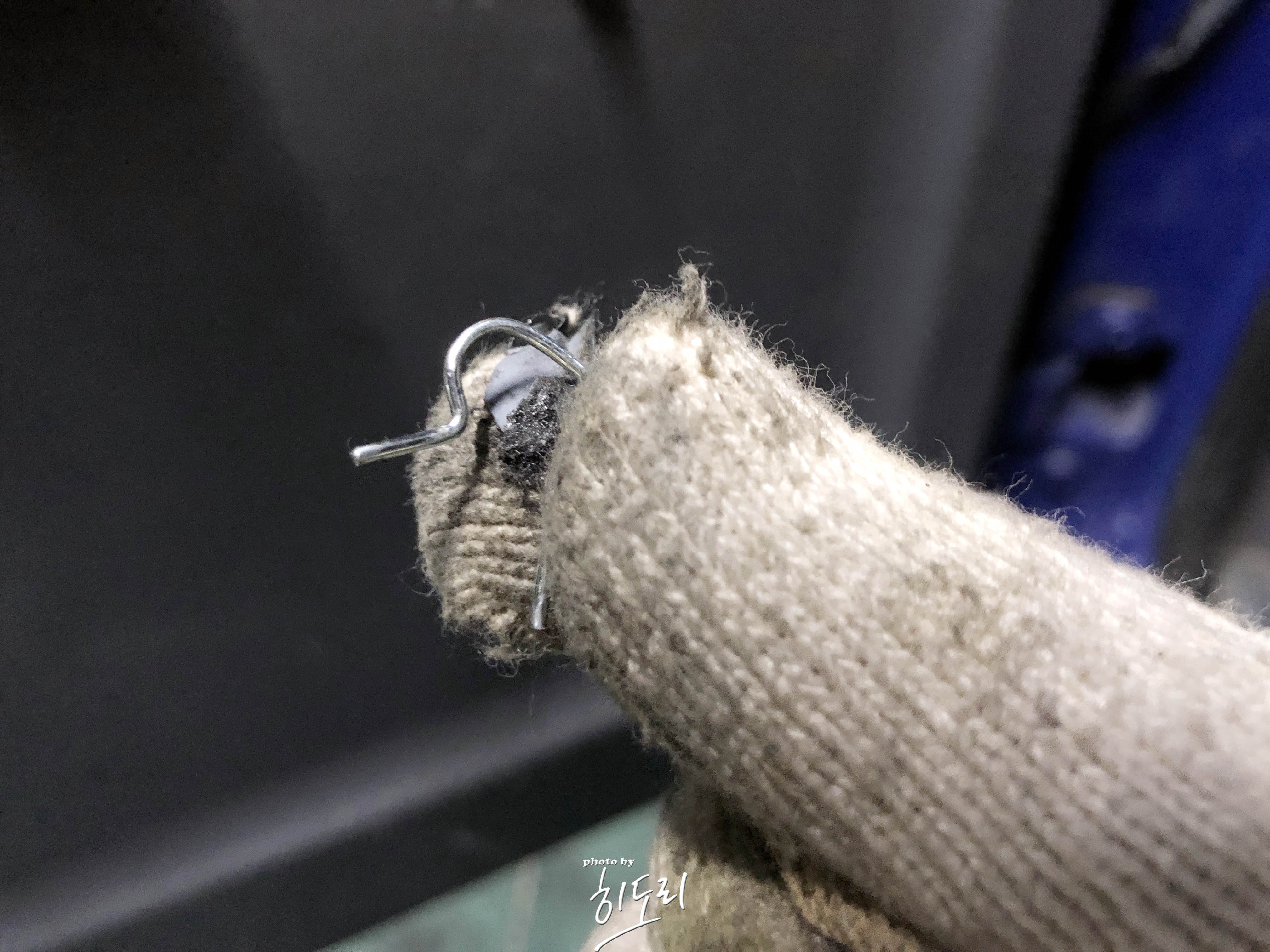

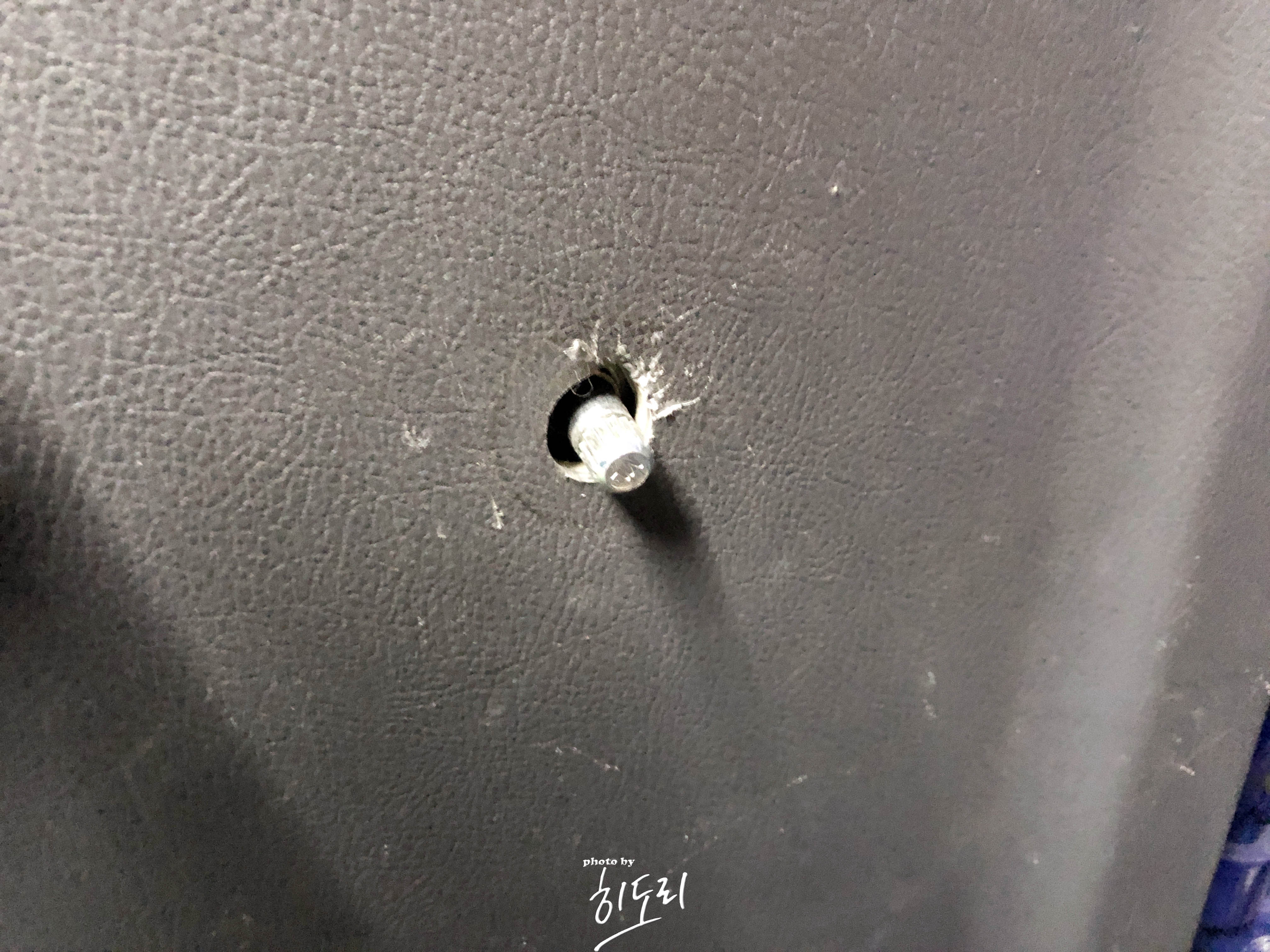

윗 사진의 클립은 윈도우 손잡이를 고정시켜주는 클립입니다.



클립이 윈도우 손잡이 부분에 딱 걸려서 손잡이가 쉽게 빠지지 않도록 하는데요.

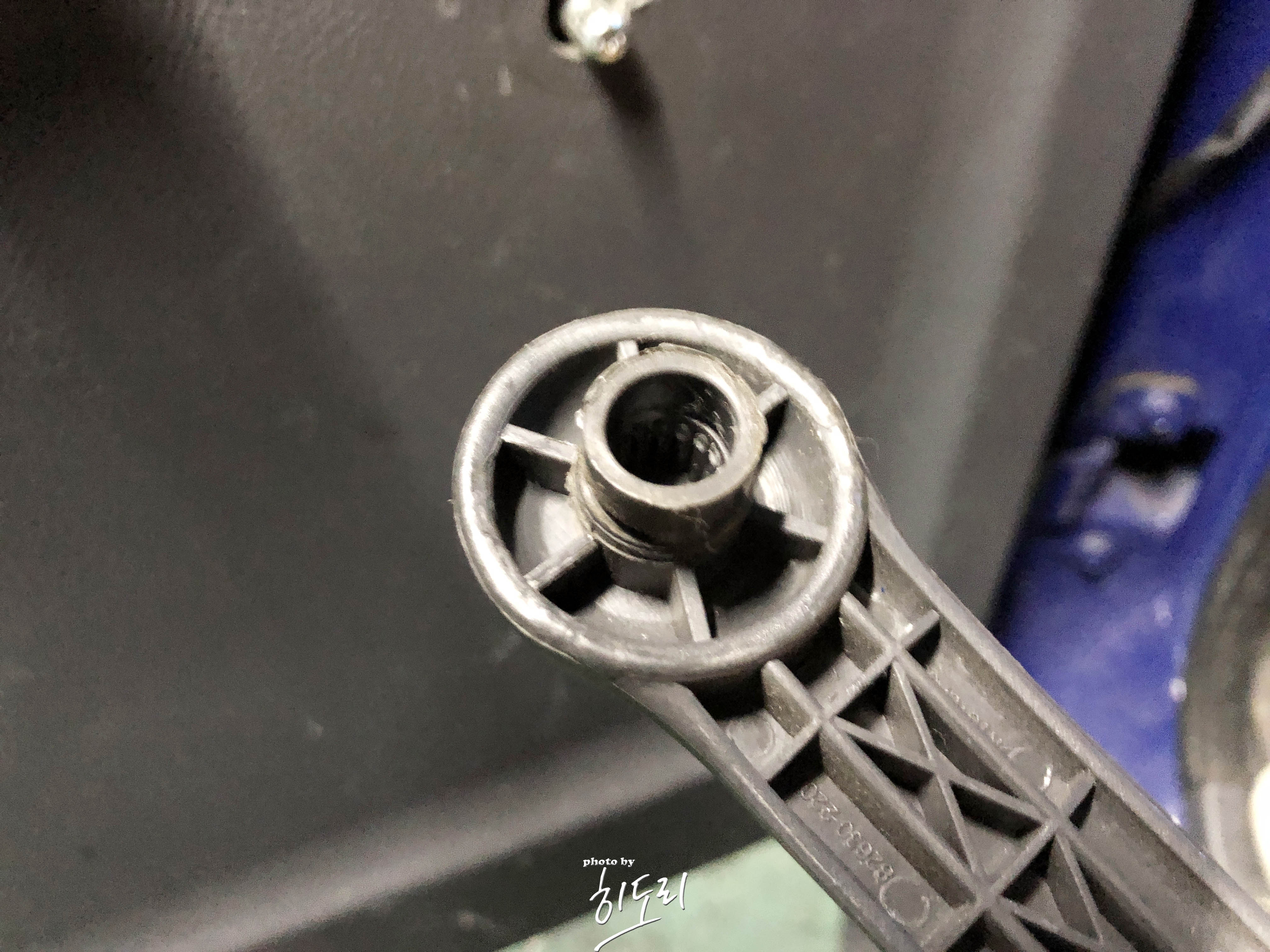

대충 이런 식으로 손잡이가 걸리게 되죠.

분해해서 보니 어떤 방식인지 감이 오시죠?

인터넷에 떠돌아다니는 글을 보면 면장갑 등을 틈 사이에 끼워서 제치라고 하는데 이방식은 몇 번 시도해보니 썩 추천드리지 않고 일자 드라이버 같은 걸로 손잡이 틈 사이를 살짝 벌린 다음 클립 아랫부분을 재껴주시면 쉽게 빠집니다.



자 본격적으로 외캐치 교환을 해야 되겠죠?



DIY 한다고 탈착 중간중간 사진이 없네요.

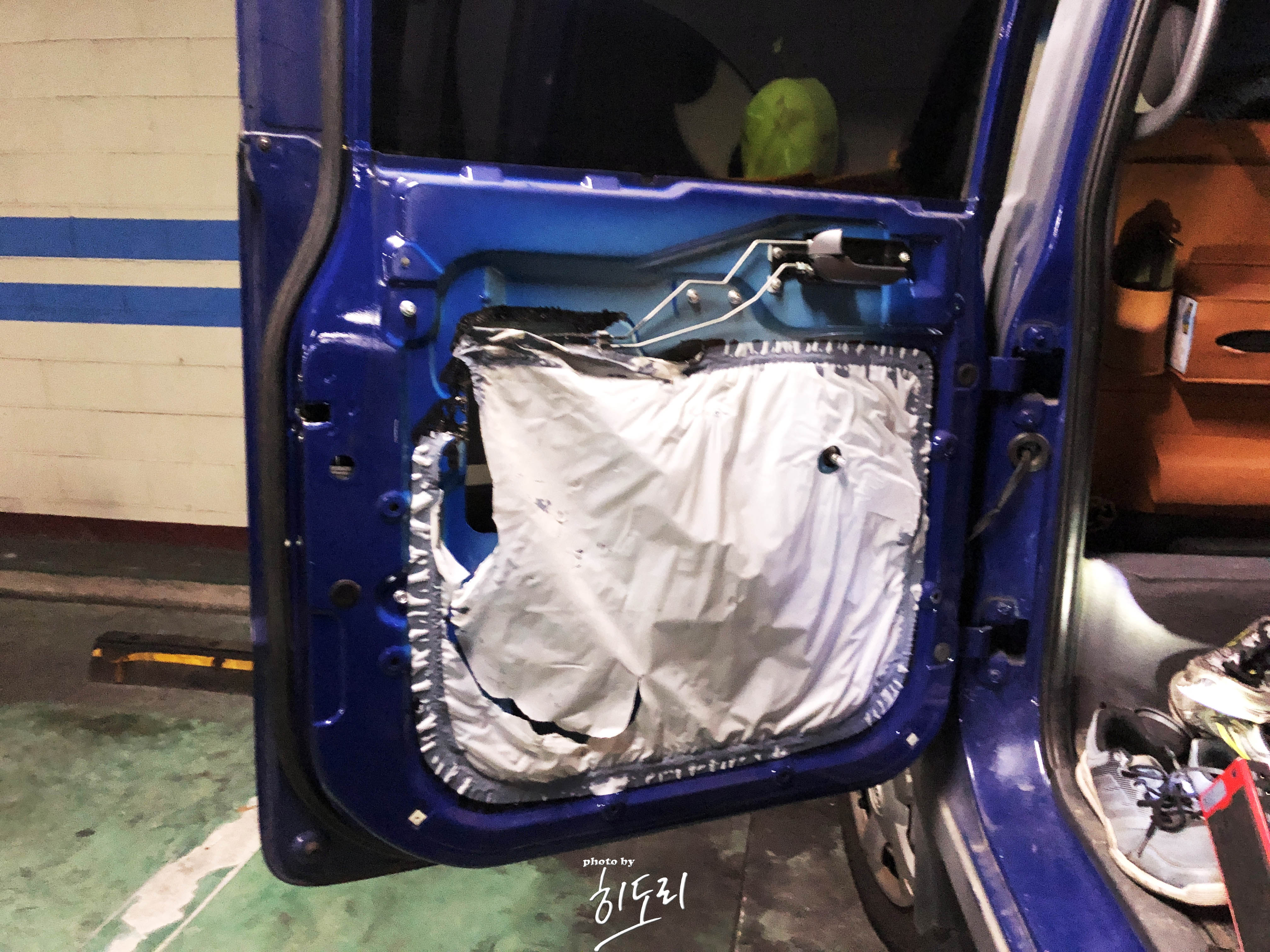

아무튼 외캐치 하나 탈착 해야 되는데 뭔가 탈착 해야 되는 것들이 많이 있습니다.

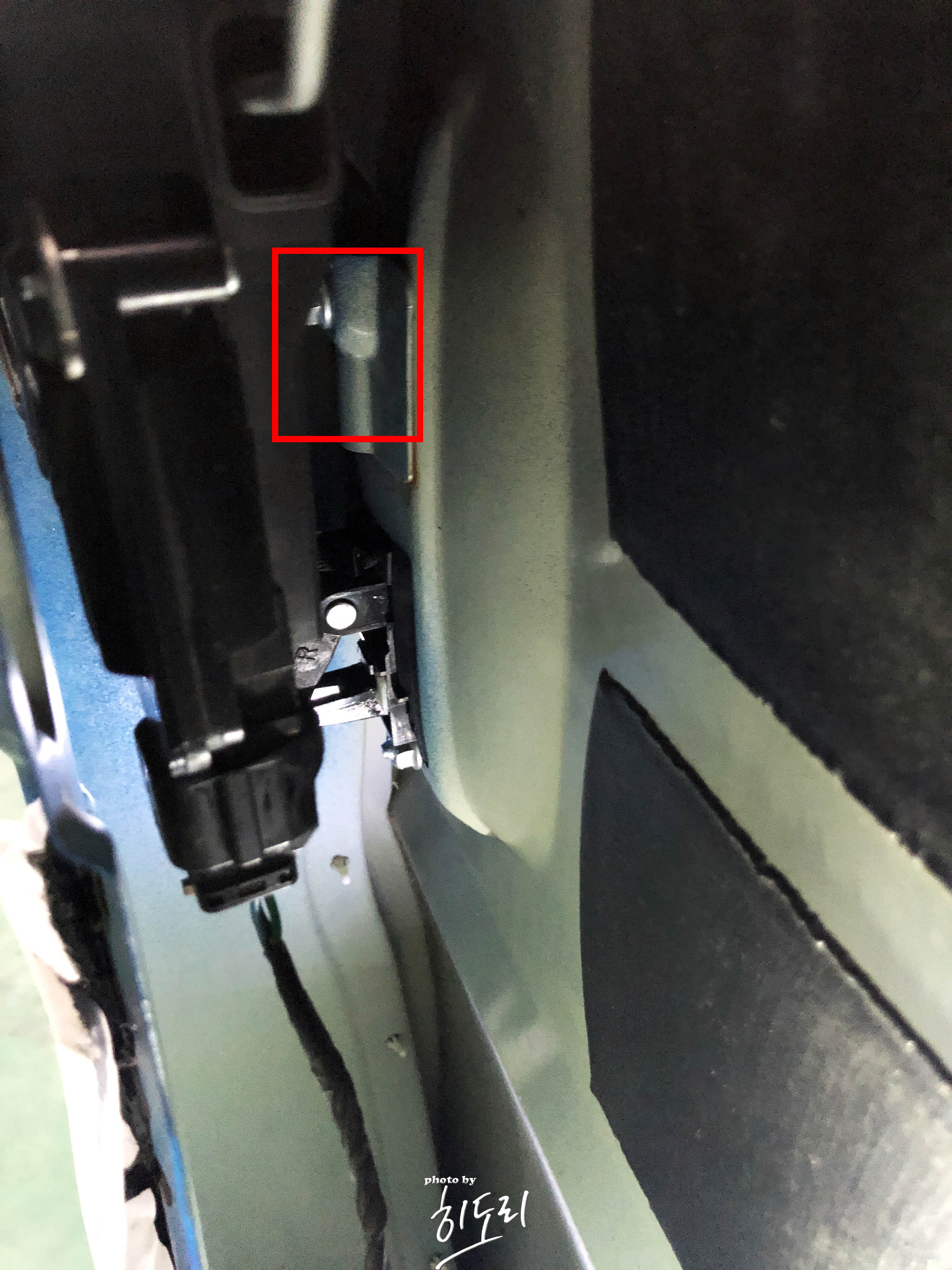

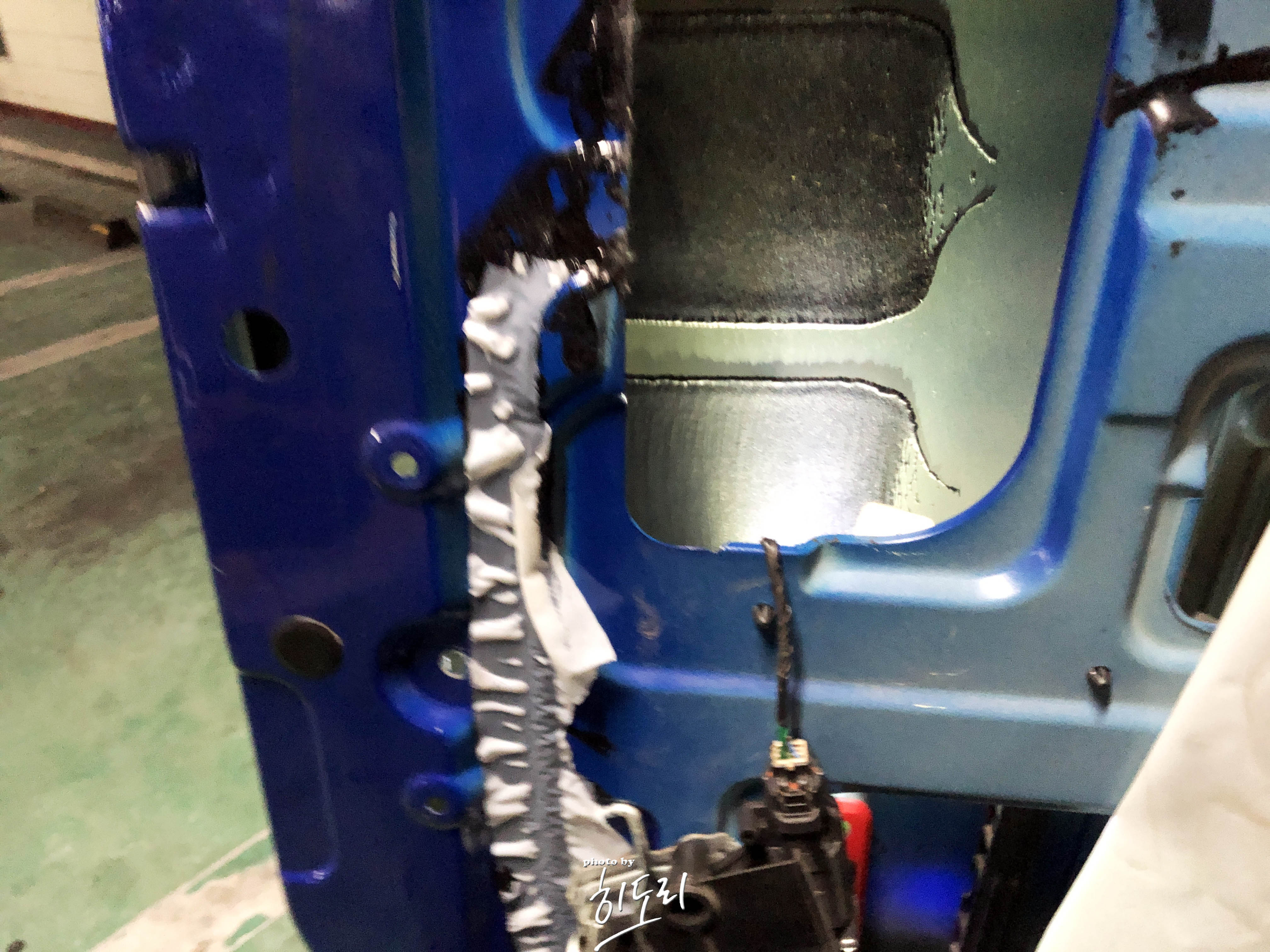

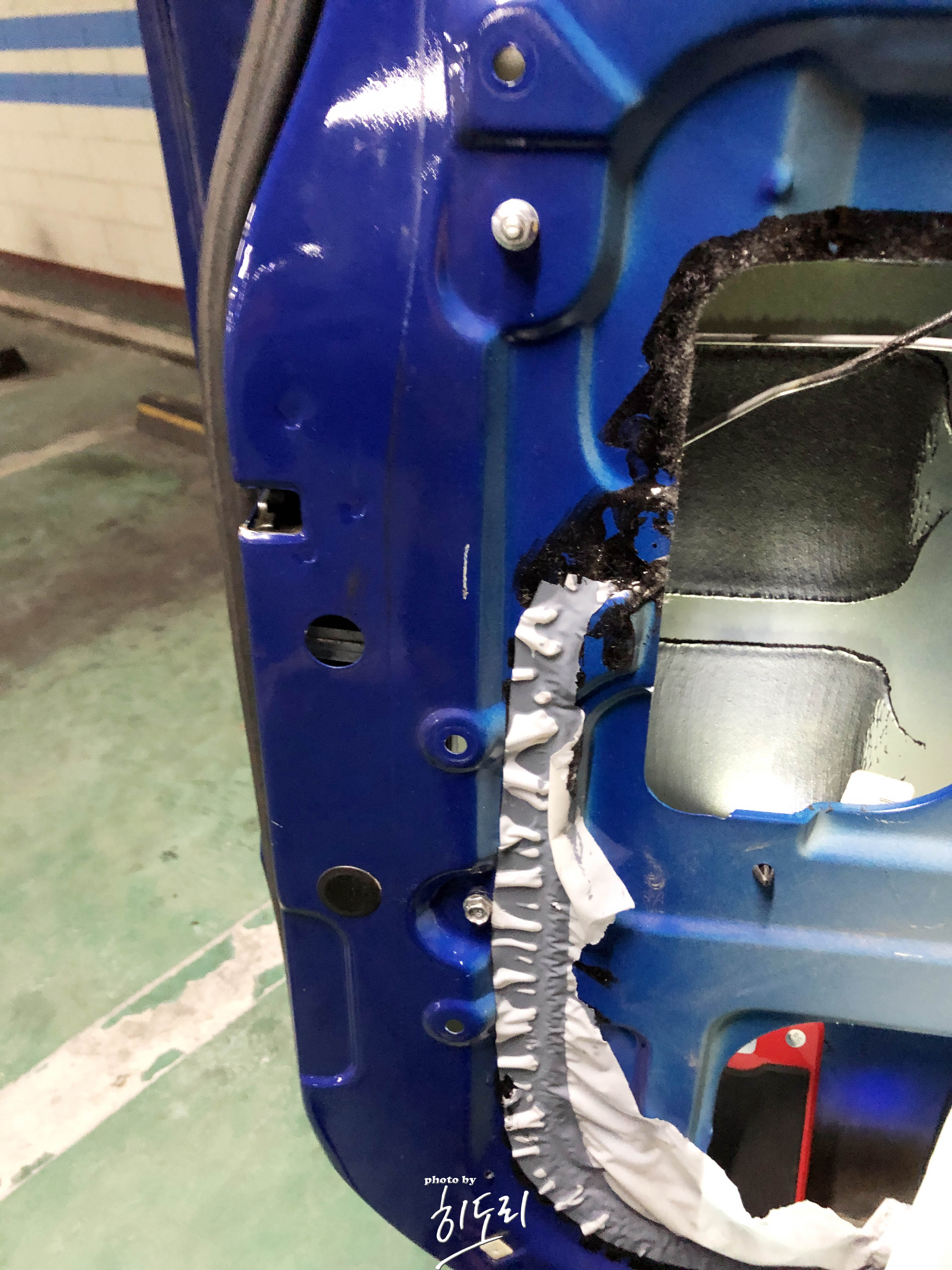

볼트만 풀면 되는 줄 알았는데 윗 사진에 보이는 도어 잠금 모터까지 전부 탈착 해야지 외캐치가 빠지는 구조입니다.

크게 어려울 것은 없으나 하나하나 전부 분리해야 돼서 짜증 나더군요.

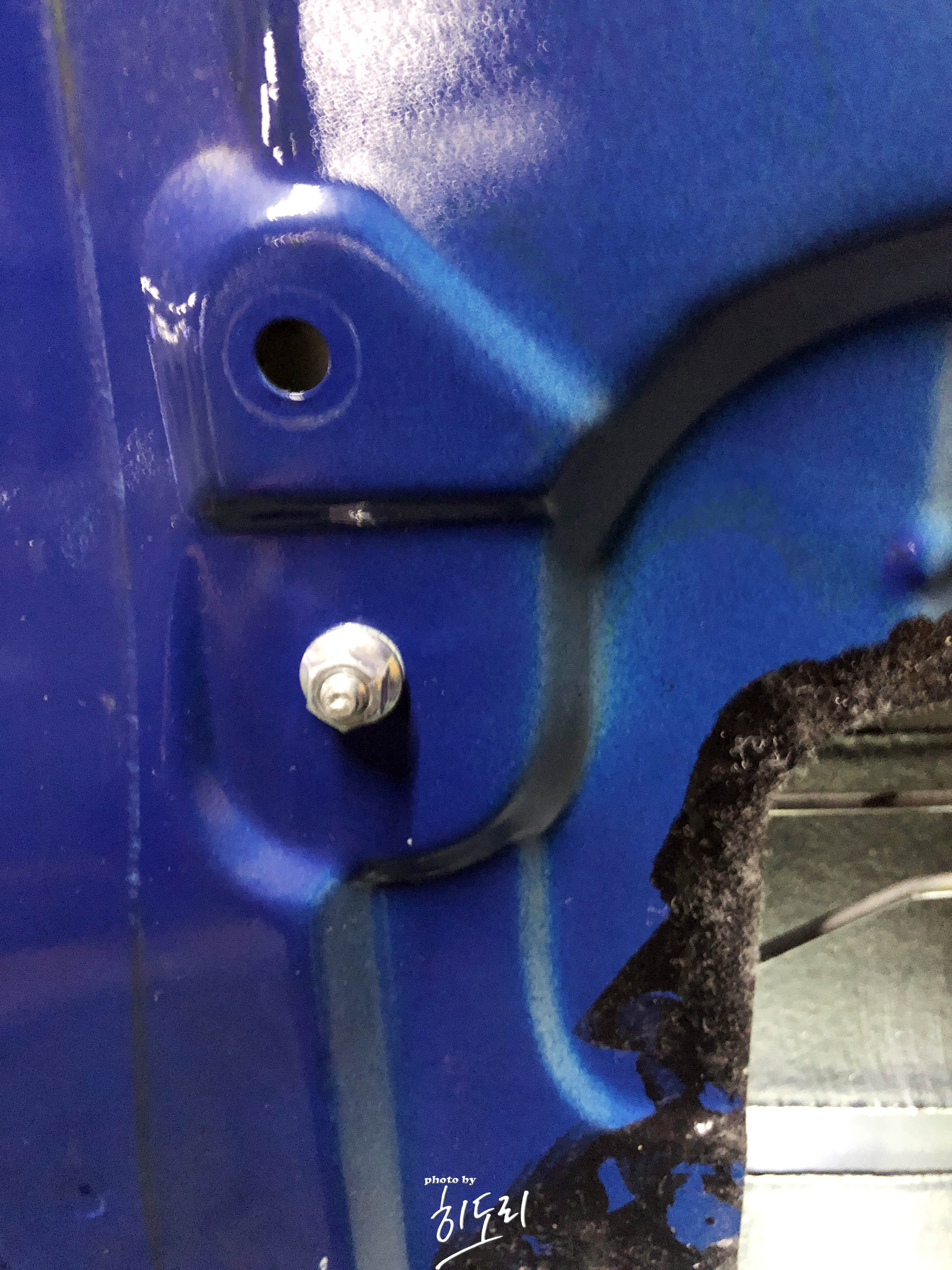

모터를 뺐으면 외캐치에 걸려있는 볼트 2개를 풀면 됩니다.

안쪽에서 렌치를 이용해 돌리면 쉽게 뺄 수 있는데 도어 안쪽이다 보니 풀고 잠그기가 힘들어요.

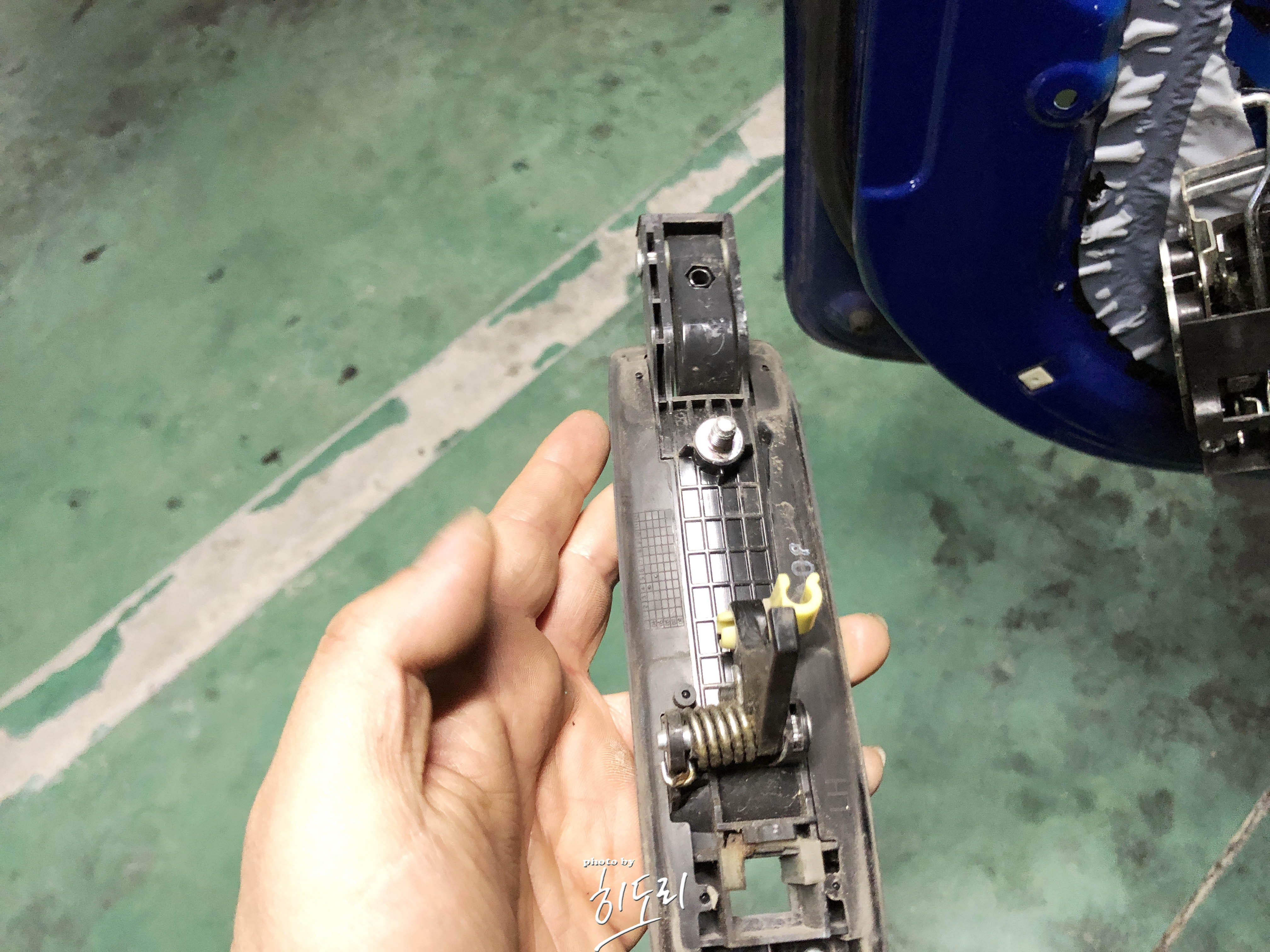

어찌어찌해서 탈착 된 기존 외캐치 입니다.

아마 추운 날씨로 플라스틱이 툭 파손된 것 같군요.



새로운 외캐치를 장착해볼까요?

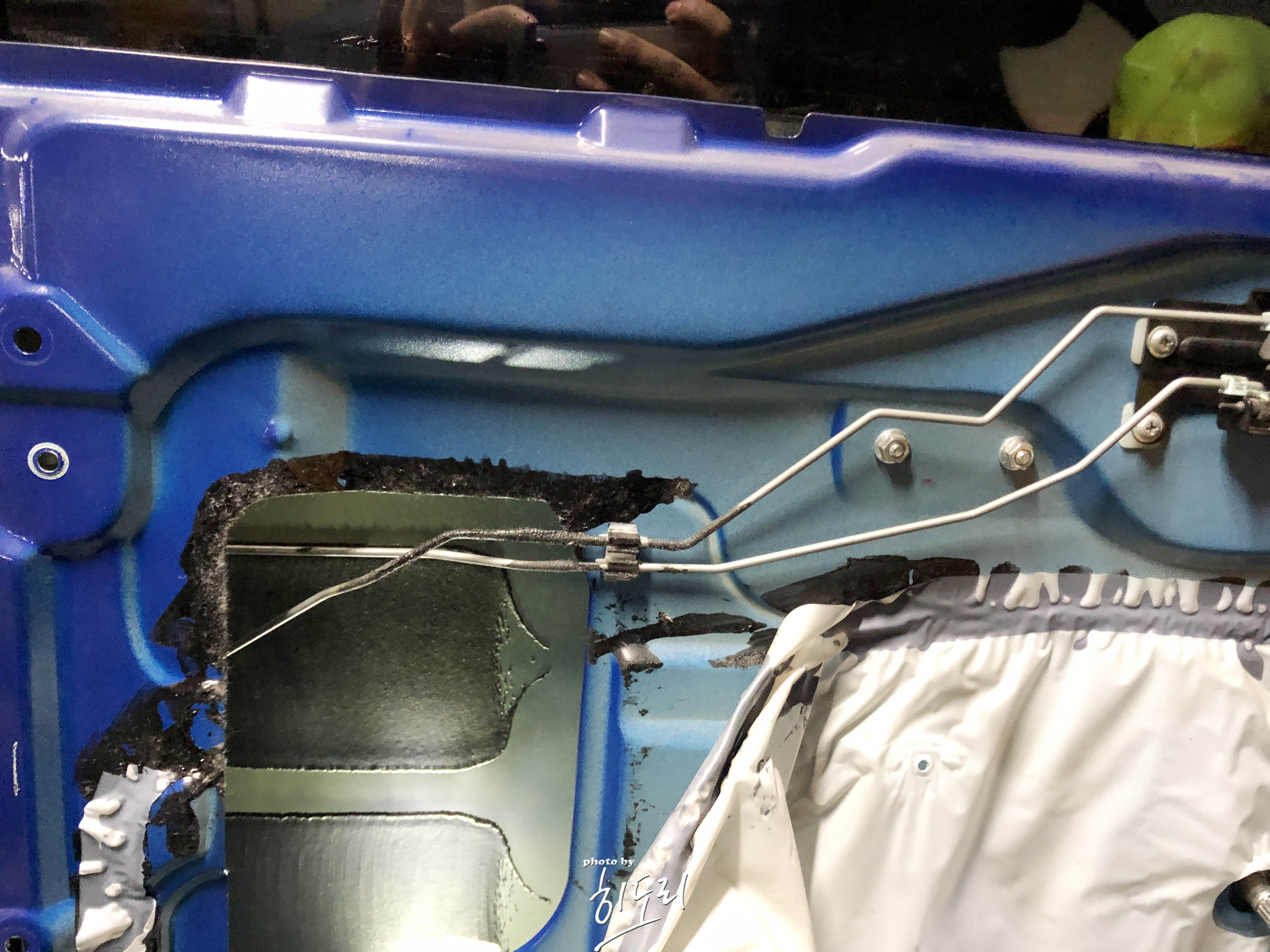

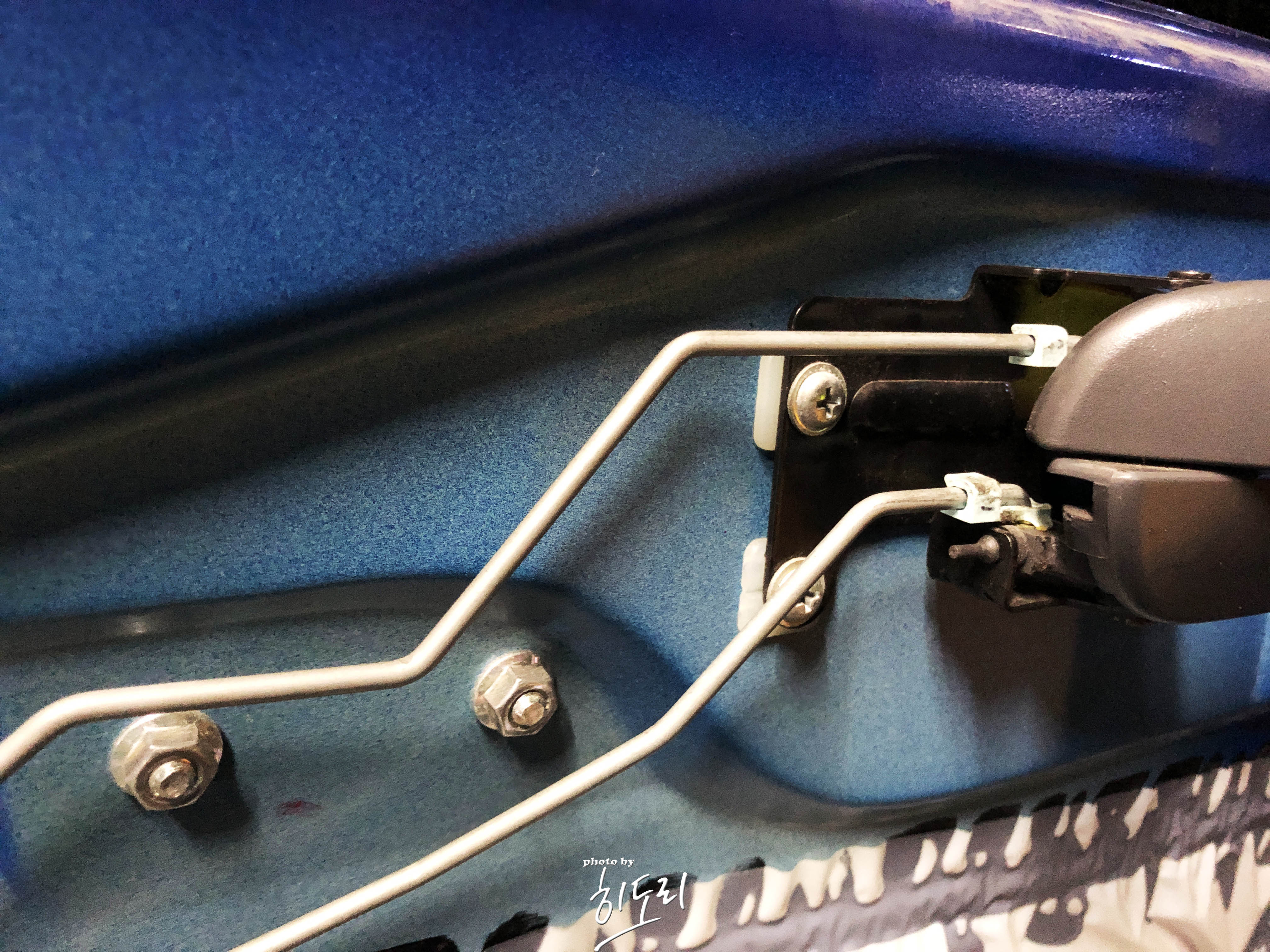

먼저 도어 케이블부터 거시고 외캐치를 조립하세요.

외캐치 조립한 뒤 케이블 연결하려고 하면 작업공간이 안 나와서 어렵습니다.



팔을 쑥 넣은 뒤 대충 감으로 육각볼트 조립해주시고



도어모터 재조립은 다행히 볼트가 보이는 구멍에 넣으면 정확한 자리에 쏙 들어가기에 어렵지 않습니다.



마지막으로 도어 케이블을 정리한 뒤 작동 여부를 재 확인 후

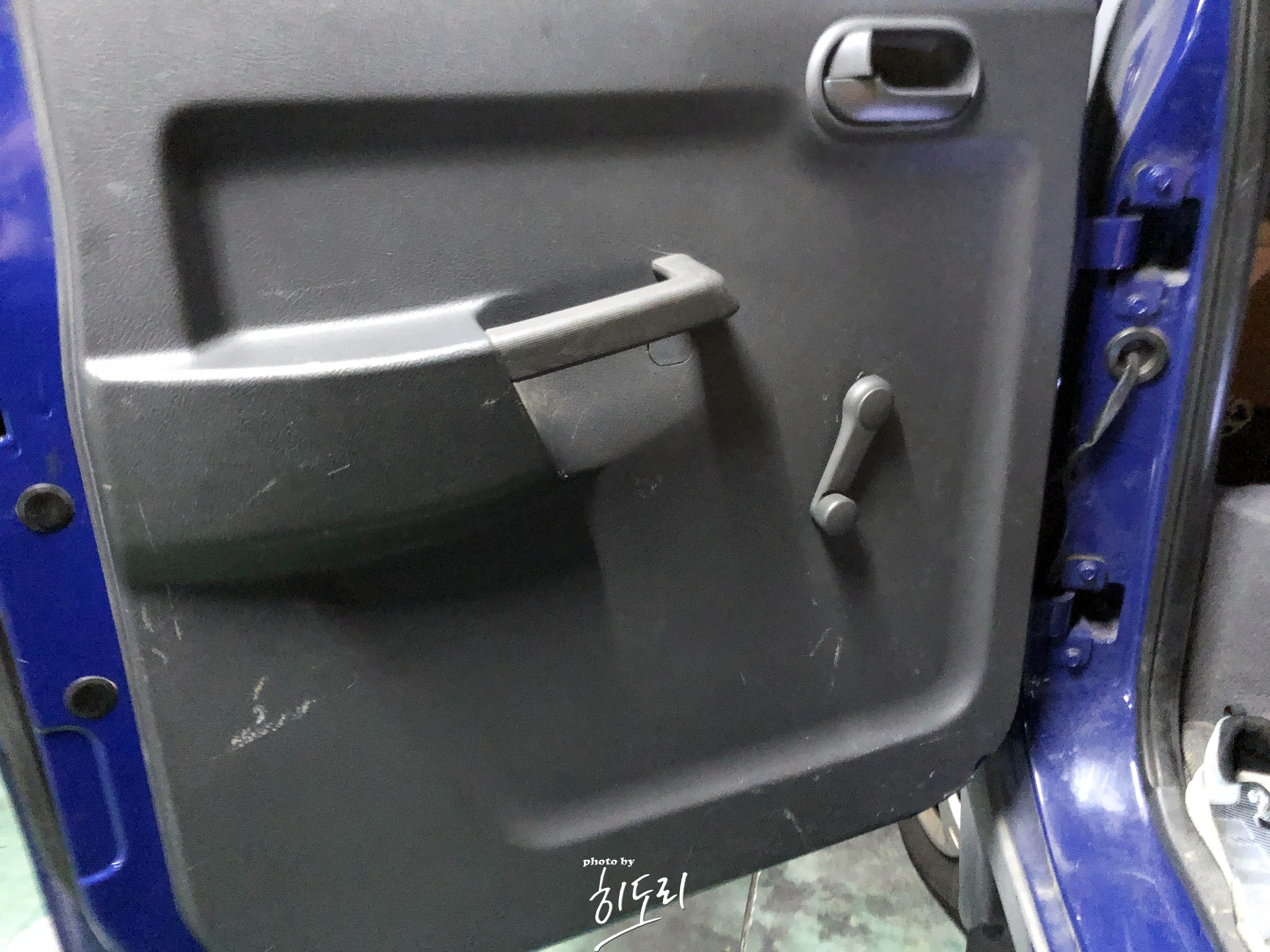

조립!

다들 아시죠! DIY의 기본은 분해할 때 조립순서 기억해야 된다는 점!

역순으로 조립하면 끄읏!



플라스틱딥으로 올도색된 봉고3라 외캐치도 무광 회색이었는데 새로 바뀐 외캐치만 검은색이네요.

조만간 부분 부분 까진 부분들 재보수할 겸 도색해주기로 하고 ~



마지막으로 체크!

문 잠기는 것도 체크!



문제없이 잘 작동합니다. 도어 트림 전부 분해해야 되는 작업이다 보니 단골샵이 아닌 파란손같은곳 방문하시면 한 5만원정도 받을 것 같은 작업 난이도입니다.

크게 어렵지는 않으나 중간중간 이상하게 만든 자동차 구조 때문에 빡신부분이 있지만 충분히 저렴하게 직접 고칠 수 있는 작업이에요.



물론 앞도어는 훨씬 쉽습니다. 도어 모터 탈착 안 해도 외캐치 빼낼 수 있는 공간이 있기도 하고요.



봉고3 외캐치 파손되신 분! 도전하세요~



이상 히도리였습니다.
